引言

外网产品线（比如移动工作站、链家网），部署在公网环境（Overseas Zone)，客户端使用OAuth协议完成身份认证，以访问部署在机房（Trusted Zone）的接口（服务）。

支持OAuth协议的服务端，称为 OAuth Server。

以下章节我们以移动工作站为例，简要介绍OAuth Server的工作流程和注意细节。

OAuth Server - 部署在外网的API网关

我们的OAuth Server目前仅支持OAuth2协议，访问域名：

正式环境：https://oroute.dooioo.com
集成环境：https://oroute.dooioo.net
暂不支持测试环境。

OAuth Server的功能类似API网关，不过它认证的是客户端的身份，客户端不登记不申请签证（access_token）就不能入境（访问内网接口），而API网关认证的是请求接口的员工（x-token)，它要确保授权接口的确是该员工访问的，无法抵赖（因为x-token是根据工号和密码申请的）。

客户端身份通过认证之后，OAuth Server将接口请求转发到API网关。

颁发护照 - 客户端登记

移动工作站欲访问部署在内网机房的接口，第一步先向OAuth Server申请护照 - 登记。

您可以发送邮件或者钉钉联络OAuth Server项目的负责人，沟通相关事宜。

登记成功之后，客户端会拿到自己的护照：

护照中最关键的字段是：

ClientId，客户端ID，不能重复。
ClientSecret，客户端密钥，不能泄露。

这两个字段用来标识客户端身份，合法的clientId和clientSecret才能申请Access Token。

申请签证 - 申请Access Token

调用任何接口（入境）之前，必须通过ClientId和ClientSercret(护照)申请签证 - Access Token。

下面我演示集成环境如何通过OAuth Server访问楼盘接口： https://oroute.dooioo.net/loupan/server/v1/citys

1. 通过护照（clientId和clientSecret）申请access_token

详细的接口文档，请参考：OAuth2认证服务 - token (申请Token) 。
注意事项：

接口参数必须放在Request Body里，以Form表单的方式提交,Url参数会泄露clientId和clientSecret
请尽量将接口升级到签名校验的版本，签名计算规则，请参考章节：注意事项。

代码示例：

# Http Header
Request URL:https://oroute.dooioo.net/oauth/token
Request Method:POST
Content-Type:application/x-www-form-urlencoded

#Request Body - Form 表单
grant_type:client_credentials
client_id: andriod_app
client_secret:f60zc3ndf1f80ac3e8a4fcavbaacn91vmf4dad7a7c5

#需要校验签名的版本，不需要传递clientSecret
#grant_type:client_credentials
#client_id:andriod_app
#timestamp:134523332432544
#signature:dsfs3sdsfsdsqsdsfdf3sdwerferdfdsfwfw

接口响应数据如下：

{
  "token_type": "Bearer",
  "access_token": "40d77f7f5bc6152092e49464294077bc",
  "expires_in": 3600,
  "refresh_token": "708ccc3a1b5ee331ef12d36cf925ecee",
  "scope": null
}

access_token: 即Access Token的值，示例为：40d77f7f5bc6152092e49464294077bc。
expireds_in: access_token的有效期，单位秒，目前集成和正式环境Access Token的有效期皆为3600秒（1小时）。
refresh_token: 用于刷新的access_token的过期时间。

2. 接口请求增加Request Header：Authorization

获取Access Token之后，请求接口时新增Http Request Header: Authorization: Bearer 40d77f7f5bc6152092e49464294077bc，将access_token传递给OAuth Server，进行身份校验。

代码示例:

#Http Header
Request URL:https://oroute.dooioo.net/loupan/server/v1/citys
Request Method:GET
#每次接口请求必须设置Authorization请求头
Authorization: Bearer 40d77f7f5bc6152092e49464294077bc

#X-Token请求头仅限访问授权接口，其值为SSO登录接口响应的loginTicket。
#X-Token: 2cgd77f7f5bc152092e494232xsa1vmd

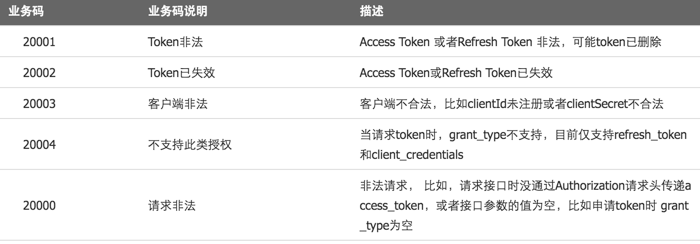

如果access_token非法，则OAuth Server会响应以下业务码:

性能优化：
客户端可在Access Token有效期内共用一个access_token，并定时调用OAuth Server刷新access_token的接口延长其有效期，这样可避免每次接口请求时重新申请access_token。

续签 - 刷新Access Token

出于安全性考虑，access_token的有效期通常为1小时。但OAuth Server提供了刷新access_token的接口，客户端可根据refresh_token刷新access_token的过期时间，接口参数必须以form表单的方式提交。

代码示例：

# Http Header
Request URL:https://oroute.dooioo.net/oauth/token
Request Method:POST
Content-Type:application/x-www-form-urlencoded

#Request Body - Form 表单
grant_type:refresh_token
refresh_token:708ccc3a1b5ee331ef12d36cf925ecee

#签名校验版本
#grant_type:refresh_token
#referesh_token:708ccc3a1b5ee331ef12d36cf925ecee
#timestamp:134532324359023
#signature:xsdf23daqazdfdfree2sfsfefeferewr

接口会返回新的access_token：

{
  "token_type": "Bearer",
  "access_token": "90ae85a983c612cd1d912a4a06061431",
  "expires_in": 3600,
  "refresh_token": "708ccc3a1b5ee331ef12d36cf925ecee",
  "scope": null
}

超时、重试、断路器机制

超时

经过OAuth Server路由的Http请求读取超时：8000ms，连接超时：5000ms。

重试

经过OAuth Server路由的Http请求不重试，由API网关负责重试。

断路器

断路器开启条件： 10秒内，请求次数超过30次，请求失败比例超过：%65。

粗略地说，如果某个服务10秒内有超过30个请求，但是失败了：30*0.65=18个请求，则会开启断路。

断路器开启后，5秒（时间窗口）内不转发请求给后台服务。

OAuth Server实时流量监控

获取管理接口的Token

由于OAuth Server部署在外网，出于安全考虑，监控接口都增加了请求参数：token。该参数值可通过接口获取：OAuth2认证服务 - token (获取管理接口的token)

接口请求头：X-Role-Id只有OAuth Server负责人知晓，有需要的的同学可钉钉私聊。

接口响应示例：

 d571c0ci249d9fb5cc3e7cdd82e0317a410xzqemzswalewca

打开Turbine监控

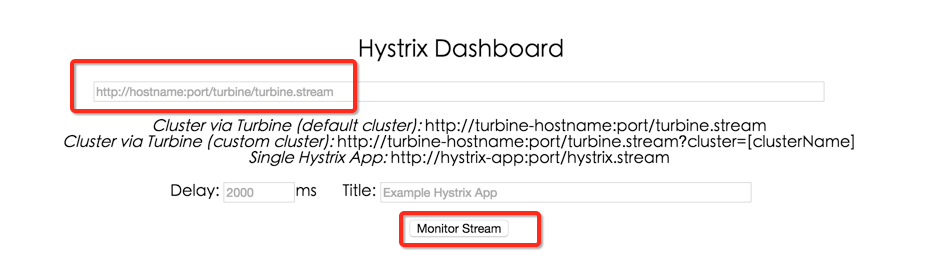

打开Turbine监控页面：http://turbine.se.dooioo.com，如下图所示：

将以下连接复制到上图所示的输入框：

 http://oroute.dooioo.com:16099/manage/hystrix.stream?token=d571c0ci249d9fb5cc3e7cdd82e0317a410xzqemzswalewca

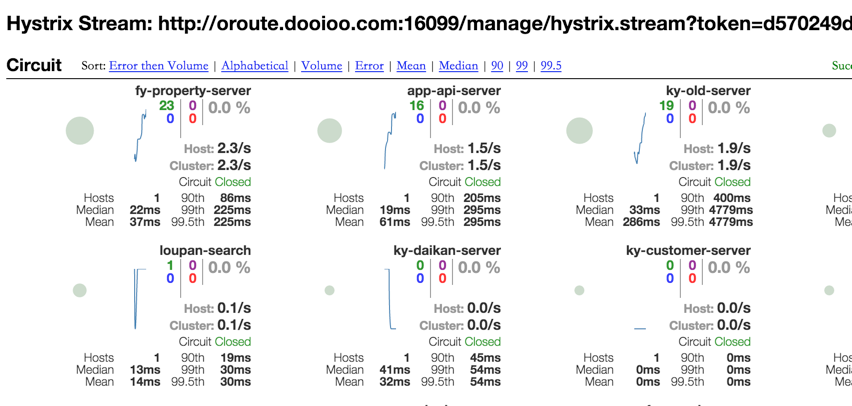

点击按钮：monitor stream，即可查看实时流量，如下图所示：

监控指标说明：

注意事项

通过以上方法只能查看OAuth Server单个节点的实时流量，新版本会废弃。另外，管理接口生成的Token有效期为1小时，也就是说只能查看1小时的实时流量，token过期则需重新申请。

调试指南

当某个接口请求异常时，如何定位问题？

经过OAuth Server路由的请求都会自动添加Response Header: X-Authorize-By；

经过API网关路由的请求会自动添加Response Header: X-Route-By；

默认情况下，所有的微服务接口都会自动添加Response Header: X-Instance-Id；

这些Header的值即节点IP的加密值，开发人员可通过接口解密：API网关 - 管理支持 (查询X-Instance-Id对应的IP)

通过X-Authorize-By、X-Route-By、X-Instance-Id，开发人员可以判断请求是否到达OAuth Server、API网关、原始服务接口以及那些节点响应了客户端请求。

下图是使用Postman向我们的OAuth Serverhttps://oroute.dooioo.net 发起的一个请求:

我们通过接口：http://api.route.dooioo.com/instance/{instanceId}，即可查询是那些节点响应了客户端。

注意事项

集成环境OAuth Server的Https证书无效

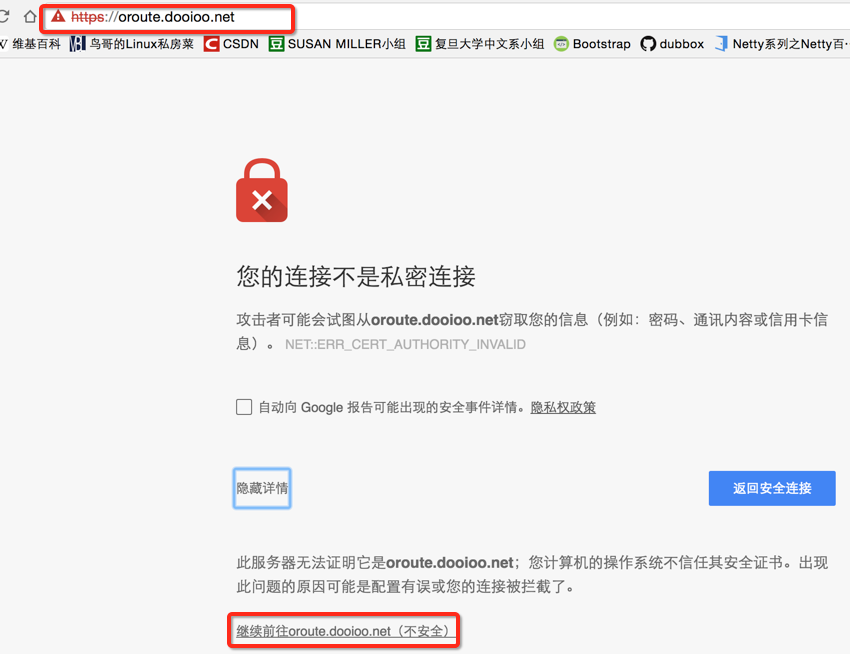

由于我们集成环境OAuth Server域名：https://oroute.dooioo.net没有申请Https证书，Chrome Postman App首次访问接口时无法建立https连接，需要复制域名，在浏览器里手动确认信任此Https链接，如下图：

之后Chrome Postman App就可以正常请求接口了。

字符编码

所有接口URI的编码字符集为：UTF-8，请求参数的编码字符集为：UTF-8。

并发数

每个服务（路由）有自己的专属HttpClient，断路器的并发数为：100，HttpClient单节点最大并发数：200，HttpClient配置如下：

spi.httpclient:
    keepAliveInSeconds: 40
    maxRoutePerHost: 200 ###目前只有API网关一个host
    retryCount: 0 ## 禁止重试
    maxTotal: 200 ## 最大连接数，我们单个服务共用一个HttpClient

所有接口将强制检查签名参数signature

未来版本的OAuth Server将强制检查请求参数：signature。
signature的计算规则如下：

所有请求自动增加参数： timestamp，其有效值为请求发出时的时间戳。
所有参数按照参数名升序排列，忽略掉参数值为null或空串的参数，然后按照 参数名=参数值 格式以&拼接；如果参数值是多个，则参数值以英文逗号（,)隔开追加在一起。
将客户端分配到clientSecret追加在最后，参数名为client_secret。
对以上步骤生成的字符串进行MD5。
请求示例
原始请求信息：
clientSecret：acbf09416jsfhdsfa3bdxwba37sdfe8023
接口：GET https://oroute.dooioo.com/loupan/server/v1/reblock
参数：userCode=89232302&companyId=12&city=230&zone=test&zone=dev&timestamp=134232323434232
下面开始构造Signature签名：
第1步：将所有参数按key进行字典升序排列，排列结果为：city，companyId，timestamp，userCode，zone。
第2步：将第1步中排序后的参数(key=value)用&拼接起来，多个参数值以逗号隔开，拼接一起：
```
city=230&companyId=12&timestamp=134232323434232&userCode=89232302&zone=test,dev
```
第3步：将clientSecret的值拼接在第二步生成的字符串中，参数名为client_secret:
```
city=230&companyId=12&timestamp=134232323434232&userCode=89232302&zone=dev,dev&client_secret=acbf09416jsfhdsfa3bdxwba37sdfe8023
```
第4步：对第3步生成的字符串进行MD5加密，即为signature的值。
```
MD5(city=230&companyId=12&timestamp=134232323434232&userCode=89232302&zone=dev,dev&client_secret=acbf09416jsfhdsfa3bdxwba37sdfe8023)
```

发送实际请求

https://oroute.dooioo.com/loupan/server/v1/resblock?userCode=89232302&companyId=12&city=230&zone=test&zone=dev&timestamp=134232323434232&signature=第二步md5出来的字符串

Authorization: Bearer xdfw3dv3sdsdfawqozfjefqweqwr
